Jak ocenić, czy transceiver LR ma sens w łączu 10G na światłowodzie jednomodowym

Administrator sieci w dużym przedsiębiorstwie staje przed konkretnym zadaniem. Musi uruchomić wydajne łącze o przepustowości dziesięciu gigabitów między dwiema serwerowniami. Obiekty dzieli odległość kilku kilometrów, a w ziemi leży już gotowy światłowód jednomodowy. Zespół inżynierów musi ocenić, czy zastosowanie modułu o podwyższonym zasięgu zapewni stabilne połączenie bez generowania nadmiernych kosztów infrastrukturalnych. Wybór odpowiedniej wkładki SFP+ zależy od fizycznych właściwości przewodu, całkowitego dystansu oraz rzeczywistych warunków panujących w torze transmisyjnym.

Różnice technologiczne między standardami dalekiego i krótkiego zasięgu

Podstawowa różnica między omawianymi modułami sprowadza się do obsługiwanego medium fizycznego. Krótkozasięgowe wkładki działają wyłącznie na światłowodzie wielomodowym przy długości fali równej 850 nanometrów. Ich maksymalny zasięg wynosi 300 metrów dla włókna kategorii OM3 oraz 400 metrów w przypadku nowszego standardu OM4. Powyżej tej granicy pojawia się groźne dla transmisji zjawisko dyspersji modalnej. Poszczególne impulsy świetlne ulegają rozproszeniu podczas podróży przez szeroki rdzeń. To z kolei uniemożliwia prawidłowe odczytanie nadawanych ramek danych przez urządzenie odbiorcze.

Z kolei wkładki dalekiego zasięgu wykorzystują przewód jednomodowy i falę świetlną o długości 1310 nanometrów. Pozwala to na przesyłanie sygnału na odległość sięgającą nawet dziesięciu kilometrów bez utraty stabilności. W rozległych sieciach firmowych, gdzie poszczególne hale magazynowe oddalone są o setki metrów, migracja na włókna jednomodowe staje się absolutną koniecznością technologiczną. Na bardzo krótkich odcinkach wewnątrz jednego budynku kable wielomodowe zazwyczaj sprawdzają się lepiej ze względu na zauważalnie niższe koszty sprzętu. Jednak wyjście z okablowaniem poza obręb jednej hali zawsze wymaga szczegółowej inwentaryzacji tras i weryfikacji dostępnych włókien.

Budżet optyczny, zgodność sprzętowa i weryfikacja toru

Kluczowym parametrem określającym stabilność pracy łącza jest budżet optyczny. To różnica między mocą nadawczą lasera a minimalną czułością fotodiody w odbiorniku. Standardowo moduły nadają sygnał z mocą od minus 8,2 do plus 0,5 dBm. Odbiornik potrafi przetworzyć światło o sile do minus 14,4 dBm. Daje to inżynierom około dziesięciu decybeli rezerwy na pokrycie wszelkich strat w linii. Samo włókno jednomodowe tłumi sygnał o około 0,4 decybela na każdy przejechany kilometr.

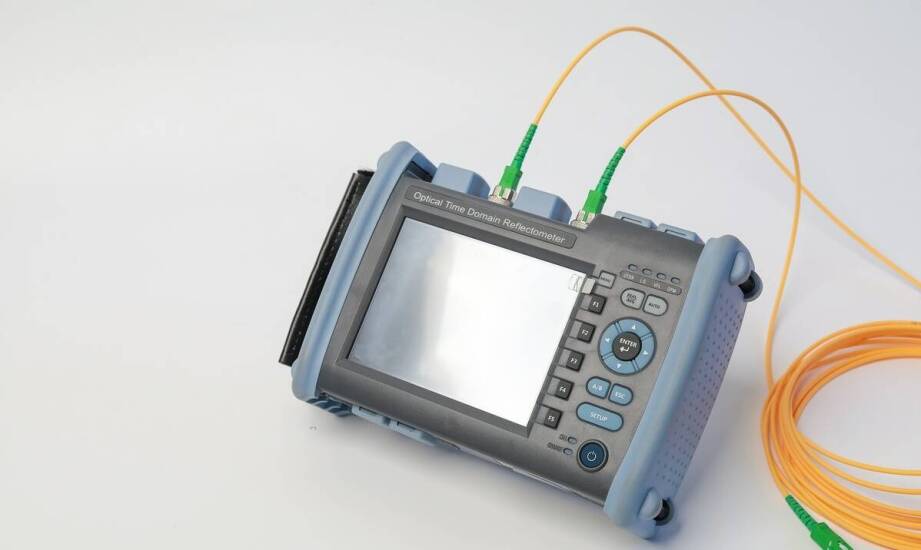

Oprócz długości kabla należy uwzględnić straty na punktach styku. Każde złącze fizyczne lub spaw to utrata od 0,3 do 0,5 decybela. Jakość wykonania spawów oraz absolutna czystość ferrul mają krytyczne znaczenie dla działania sieci. Nawet mikroskopijne zabrudzenia na czole wtyku potrafią zwiększyć tłumienność o pięć decybeli, co drastycznie redukuje zapas mocy. Przed uruchomieniem infrastruktury należy bezwzględnie wyczyścić porty i zmierzyć rzeczywiste tłumienie za pomocą reflektometru optycznego.

Każde wdrożenie wymaga również weryfikacji kompatybilności sprzętowej. Administrator musi sprawdzić tabelę wspieranych wkładek dla konkretnej rodziny przełączników. Przykładowo urządzenia z serii Cisco Catalyst oficjalnie wspierają autoryzowane moduły na dedykowanych portach. W środowiskach mieszanych, na przykład przy wykorzystaniu sprzętu Ubiquiti lub ZTE dostarczanego przez Pomerania Services Group, warto korzystać ze sprawdzonych rozwiązań firm trzecich. Działają one stabilnie pod warunkiem poprawnie zaprogramowanego kodu dostawcy w pamięci EEPROM.

W praktyce wdrożeniowej inżynierowie popełniają kilka powtarzalnych błędów. Najpoważniejszym jest próba połączenia wkładki jednomodowej z patchcordem wielomodowym. Skoncentrowana wiązka światła z lasera nie potrafi prawidłowo propagować się w szerszym rdzeniu, co całkowicie blokuje zestawienie fizycznego linku. Dobrze zaprojektowana sieć wykorzystująca standard 10gbase lr doskonale sprawdza się podczas łączenia szaf serwerowych rozlokowanych w oddzielnych budynkach. Po wpięciu przewodów należy zawsze sprawdzić poziom odbieranej mocy bezpośrednio w konsoli zarządzającej przełącznika.

Kiedy zastosowanie modułów jednomodowych jest w pełni uzasadnione

Inwestycja w zaawansowaną optykę jednomodową ma sens technologiczny w ściśle określonych warunkach operacyjnych. Głównym wskazaniem jest odległość między aktywnymi węzłami przekraczająca granicę trzystu metrów. W takich sytuacjach fizyczne ograniczenia starszych technologii po prostu zmuszają projektantów do zmiany głównego medium transmisyjnego. Jeśli istniejąca architektura kampusowa w firmie opiera się już na wyciągniętych wcześniej cienkich włóknach, wdrożenie mocniejszych wkładek stanowi najbardziej naturalną ścieżkę rozbudowy.

Z drugiej strony nie należy stosować drogich modułów jednomodowych na siłę wewnątrz pojedynczej serwerowni. Krótkie połączenia między przełącznikami rdzeniowymi w tej samej szafie rackowej znacznie lepiej realizować za pomocą fabrycznych kabli bezpośredniego wpięcia. Z kolei standardowe dystanse do stu metrów w obrębie jednego piętra biurowca z powodzeniem obsłużą znacznie tańsze odpowiedniki wielomodowe. Ostateczna decyzja projektowa zawsze powinna opierać się na dokładnych pomiarach toru optycznego oraz rygorystycznym sprawdzeniu dokumentacji producenta sprzętu sieciowego.
